深圳市龙威清洁剂有限公司

龙威清洁剂

当前位置:首页 » 新闻中心 » 行业新闻

精细化工配方(四)混凝土模板脱模剂配方分析

作者:龙威清洁剂 人气:9251发表时间:2018-03-13

精细化工配方(四)混凝土模板脱模剂配方分析

前面跟大家一起学习了一些混凝土脱模剂的配方,主要是因为近期我司接到不少混凝土脱模剂的来电咨询,所以近期小编跟大家一起学习下关于混凝土脱模剂配方的课程。

好了,话不多说,我们看配方。

混凝土模板脱模剂

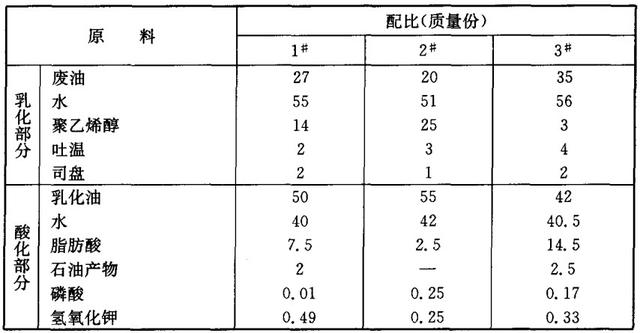

原料配比

精细化工配方(四)混凝土模板脱模剂配方分析

制备方法
(1) 在对废油进行搅拌的情况下加人吐温、司盘,搅拌均勻。
(2) 向混合物(1)中加入水,进行搅拌的同时加人聚乙烯醇。
(3) 将乳化溶液(2)加热到规定温度后,在搅拌的情况下加人脂肪酸,升温至 60℃〜80℃后加人水,不停搅拌直至混合物稳定。
(4) 向混合物(3)中滴加磷酸,搅拌均勻后加人氢氧化钾,再搅拌均匀 。
原料配伍

品中各组分质量份配比范围如下。 乳化部分:废油 27〜35,水 55〜56,聚乙烯醇 3〜14,吐温 2〜4,司盘 1〜2;酸化部分:乳化油 42〜50,水 40〜42,脂肪酸 2, 5〜14. 5,石油产物 2-2.5,磷酸 0. 01〜0. 25,氢氧化钾 0. 33〜0. 49。

本品原料中的废油可选用废机油、废齿轮油;脂肪酸为硬脂酸;作为乳化剂使用的吐温、司盘为吐温- 60、司盘- 60; 聚乙烯醇浓度为10%;磷酸浓度为 85%。
产品应用

本品可用于建筑工程浇灌混凝土时的模板表面涂层。

在实际应用时,水与脱模剂的配比关系为 1 : 4。 涂抹钢模3 次〜4 次,瞭干后(20 min〜30 min)即可。
产品特性

本品原料易得,成本低;胶粘性好,附着力强;成模后稳定性好,在引力作用下脱模容易,克服了现有同类产品不易干燥,容易污染钢筋混凝土表面,拆模后表面油污清除工作量大等缺陷。

混凝土模板脱模剂2

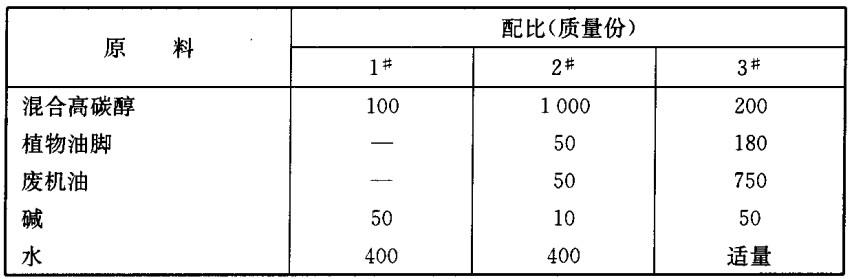

原料配比

精细化工配方(四)混凝土模板脱模剂配方分析

制备方法
(1) 将混合高碳醇、植物油脚和碱混合,加热至 100℃ 时,有大量水蒸气及少量低分子量有机物挥发,继续加热 2 h〜3 h 以使蒸汽基本排完。

(2) 在 85 ℃〜95 ℃条件下向混合物(1)中加水,a 搅拌均匀后再加人废机油,搅拌均匀,自然冷却。
原料配伍

本品中各组分质量份配比范围如下:混合髙碳醇10〜100,植物油脚 0〜25,废机油 0〜75,碱适量,以不同废料反应完后乳液的后 pH 为准,水适量。

原料中的混合髙碳醇可选用含有高碳醇的各种废料,如以天然椰子油生产十二醇的下脚料,石油化工合成中所产生的混合高碳醇下脚料等;植物油脚是各种植物油厂精炼油脂时产生的任何植物油下脚料,如亚麻油、蓖麻油、桐油、梓油、菜籽油、大豆油、花生油、棉籽油、掠榈油、玉米油、向日葵油、糠油等;废机油可选用各种机械用过的轻质和重质机械油,如 10#、20#、30#、40# 机械油,纺织机油、冷冻机油、透平油、变压器油等; 碱可选用各种工业级碱,如氢氧化钠、氢氧化钾或它们的水溶液、氨水、乙醇胺、二乙醇胺、三乙醇胺等
产品应用

本品用于混凝土制件的脱模,适用于各种模板。 使用时,将本品加水稀释到所需浓度,搅匀后涂刷即可。
产品特性

本品原料易得,生产成本低,生产工艺成熟,脱模效果好,不污染水泥制件,不腐蚀模板,无毒无臭,使用方便且长期存放不破乳变质分层。

本品综合利用工业废料,避免了资源浪费,减少了环境污染。
